ETW168-200豪华速通摆闸
  • 产品名称:ETW168-200豪华速通摆闸
  • 所属类别: 通道闸机
  • 应用场合:写字楼,工厂,小区,会展中心,体育场馆,旅游景区等高档场所

[产品详情]

  豪华小摆闸是我公司自行设计的一款摆闸外型,整体外型更美观,机箱内部空间更大,方便集成控制系统。标配新款摆闸机芯的一款智能通道闸机设备。该摆闸配合红外信号,可严谨控制行人出入,同时把独特的机械传动、微处理器控制及各种读写技术有机地融为一体,可完成对通道通行的智能化控制与管理,解决行人出入口通道所有的控制问题,被广泛用于工厂,小区,会展中心,体育场馆,旅游景区等场所。

  豪华速通摆闸特点

  1.不锈钢箱体,外型新颖美观,坚固耐用;

  2.具有个性化的安装介面(方便集成磁卡、条码卡、ID卡、IC卡等读写设备);

  3.运行平稳,缓冲柔和,噪音小,无机械冲击;

  4.具有明确的通行指示功能,提示通行状态(可通行“→”,禁止通行“×”)。

  5.标配红外检测接口,方便实现检测复位或闯关报警功能;

  6.具有故障自检及报警提示功能,方便用户的维护使用;

  7.可编和闸机控制,具有多种工作模式可供选择,可设置单向或双向控制(由用户通过控制板按钮进行设置);

  8.具有断电自动开闸放行,通电自动关闭功能,符合消防安全要求;

  9.具有远距离控制开部、关闸功能,以满足用户的特殊需求及消防安全要求;

  10.具有统一、标准的对外电气接口,可与各种读写设备自由对接,便于系统集成,并可通过管理计算机实现远程控制与管理;

  11.具有自动复位功能。读卡后,通行者在规定的时间内未通行时,系统将自动取消通行者本次通行权限,且限制的通行时间可由管理人员自行设定;

  豪华速通摆闸组成

  1.桥式摆闸机芯(I单机芯/II双机芯)

  2.闸机外壳(304#不锈钢)

  3.新款摆闸机主控制板

  4.闸机电源(DC24V/3A)

  5.后备蓄电池(断电开闸)

  6.闸机通行指示灯(标配)

  7.闸机通道状态指示灯(标配)

  8.红外对射(标配4对)

  豪华速通摆闸技术参数

  1.外型尺寸:1200mm(L)×240mm(W)×980mm(H)

  2.结构:304号不锈钢外壳

  3.重量:55Kg

  4.摆臂长:<=370mm< p="">

  5.摆臂最大承受力:60Kg

  6.摆臂传动角度:180度

  7.摆动方向:单向、双向

  8.摆闸工作电源:AC220V±10%

  9.驱动电机: 直流有刷电机 100W/24V

  10.电机转速: 1600转/分

  11.通行速度:30人/分钟(常开),25-30人/分钟(常闭)

  12.闸门开、关时间: 1-2秒

  13.上电后进入通行状态所需时间: 3秒

  14.出现故障后的自动复位时间:10秒

  15.工作环境:室内、室外

  16.温度:-30℃~60℃

  17.湿度:5%~90%

  18.机械寿命:500万次以上

  19.使用寿命:10年

  20.保护等级:IP45

  豪华速通摆闸控制接口

  1.二路+12V电平信号或脉宽>100ms的DC12V 脉冲信号输入控制出入;

  2.一路继电器输入远程控制闸机落杆;

  3.二路高低电平闸机计数信号输出。

  4.通信接口: RS485电器标准(通信距离:≤1200米)

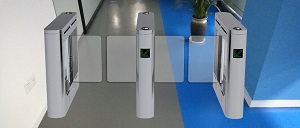

       豪华速通摆闸案例图

  昆山三迅电子专业生产经营ETW168-200豪华速通摆闸,还专业生产探天下系列安检门,X光安检机,手持金属探测器等安检设备,欢迎来电咨询探天下通道闸机厂家
