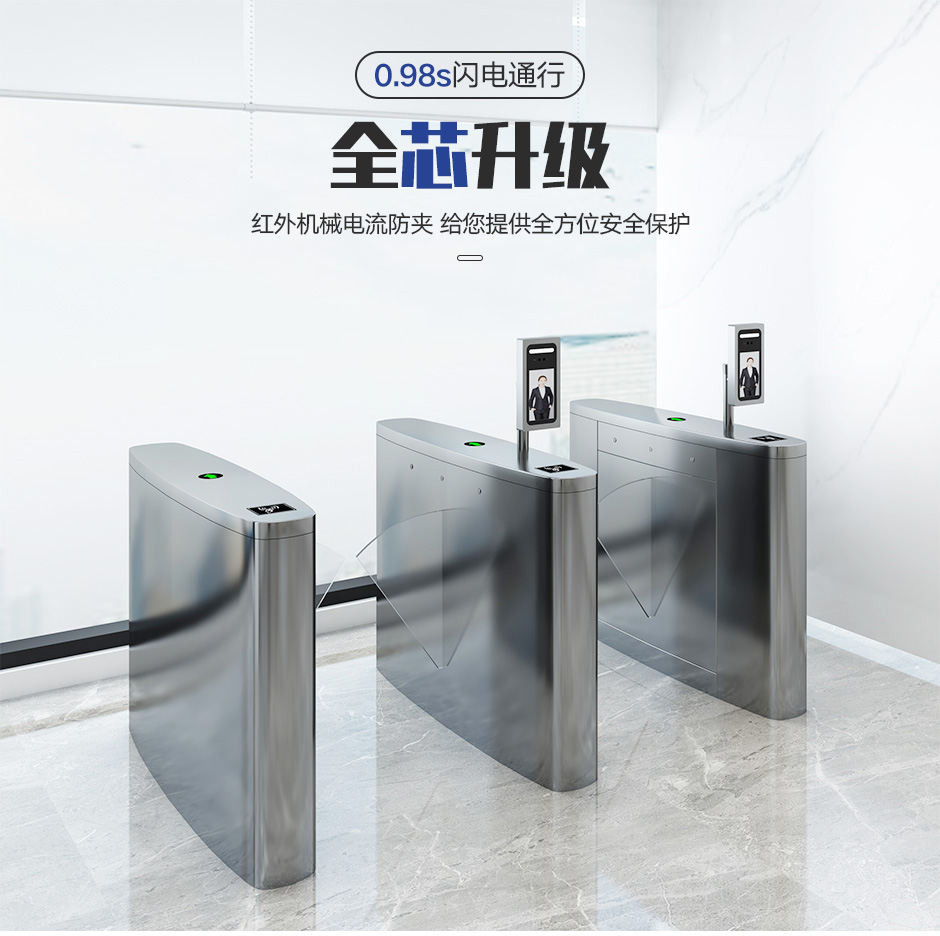

ETW-309桥式船形翼闸
  • 产品名称:ETW-309桥式船形翼闸
  • 所属类别: 通道闸机
  • 应用场合:工厂,小区,会展中心,体育场馆,旅游景区等场所。

[产品详情]

ETW-309桥式船形翼闸是我公司针对中高端客户需求设计的一款翼闸外型,其机箱外形豪华美观。标配新款翼闸机芯,同时配合多对红外信号,可严谨控制行人出入,刷卡成功后,摆翼回缩,通道成无障碍状态,行人依次通过红外后,闸机自动控制关闸。标准翼闸机芯把独特的机械传动、微处理器控制及各种读写技术有机地融为一体,通过配置不同的读写设备,即可完成对通道通行的智能化控制与管理,解决行人出入口通道所有的控制问题。

通道闸机技术参数

1.外型尺寸:1200mm(L)×300mm(W)×1000mm(H)长加型

2.结构:1.5厚304号不锈钢外壳

3.重量:80Kg

4.摆翼:260mm(L),无色透明或蓝色雅克力材料、发泡软翼材料(可选)

5.摆翼最大承受力:60Kg

8.翼闸工作电源:AC220V±10%

9.驱动电机: 直流有刷电机 180W/24V

10.电机转速: 1600转/分

11.通行速度:40人/分钟(常开),25-30人/分钟(常闭)

12.翼门开、关时间:0.8秒(可调)

13.上电后进入通行状态所需时间: 3秒

14.出现故障后的自动复位时间:10秒

15.工作环境:室内、室外

16.温度:-30℃~60℃

17.湿度:5%~90%

18.机械寿命:500万次以上,三年免维护

19.使用寿命:10年

20.保护等级:IP45

通道闸机特点

1.加长型不锈钢箱体,外型大气,美观,坚固耐用;

2.具有个性化的安装介面(方便集成磁卡、条码卡、ID卡、IC卡等读写设备);

3.运行平稳,缓冲柔和,噪音小,无机械冲击;

4.具有明确的通行指示功能,提示通行状态(可通行“→”,禁止通行“×”)。

5.标配红外检测接口,方便实现检测复位或反向及闯关报警(蜂鸣器报警),防尾随功能;

6.具有红外及机械双重防夹功能,可以有交杜绝非法闯关出现的夹人现象;

7.具有故障自检及报警提示功能,方便用户的维护使用;

8.可编和闸机控制,具有多种工作模式可供选择,可设置单向或双向控制(由用户通过控制板按钮进行设置);

9.具有断电自动开闸放行,通电自动关闭功能,符合消防安全要求;

10.具有远距离控制开部、关闸功能,以满足用户的特殊需求及消防安全要求;

11.具有统一、标准的对外电气接口,可与各种读写设备自由对接,便于系统集成,并可通过管理计算机实现远程控制与管理;

12.具有自动复位功能。读卡后,通行者在规定的时间内未通行时,系统将自动取消通行者本次通行权限,且限制的通行时间可由管理人员自行设定;

通道闸机组成

1. 标准翼闸机机芯(I单机芯/II双机芯)

2. 闸机外壳(1.5厚304#不锈钢)

3. 新款翼闸机主控制板

4.闸机电源(DC24V/5A)

5.后备蓄电池(断电开闸)

6.闸机通行指示灯(面盖标配一个)

7.闸机通道状态指示灯(单机标配两个)

8.红外对射(标配3对)

通道闸机控制接口

1.二路+12V电平信号或脉宽>100ms的DC12V 脉冲信号输入控制出入;

2.一路继电器输入远程控制闸机开闸;

3.二路高低电平闸机计数信号输出。

4.通信接口: RS485电器标准(通信距离:≤1200米)

昆山三迅电子不仅专业生产经营经济型ETW-309桥式船形翼闸,还经营拘留所安检机探天下系列各种排爆设备和手持金属探测器,X光安检机,微生命探测系统等安检防逃设备,价格优惠,欢迎来三迅ETW-309桥式船形翼闸厂家参观咨询!
